Câu 4

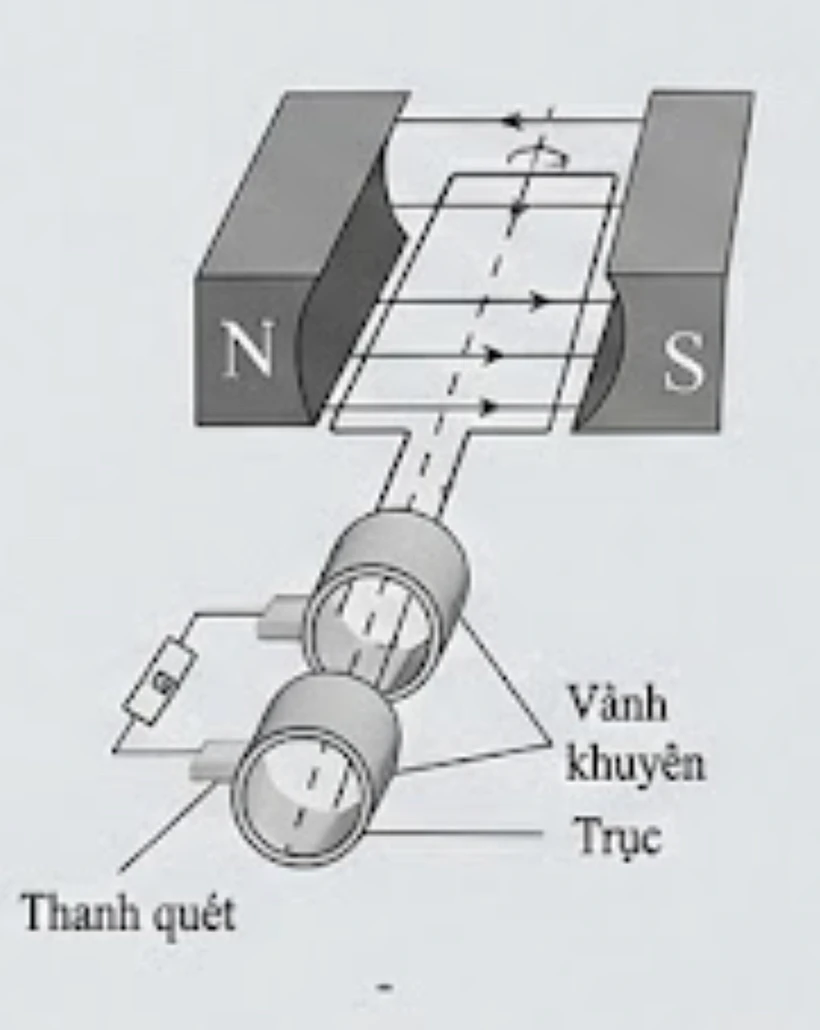

Sơ đồ cấu tạo đơn giản của máy phát điện xoay chiều một pha như hình bên. Roto của một máy phát điện xoay chiều gồm 8 vòng dây, khung dây có diện tích S = 0,09 \text{ m}^2, điện trở của roto là 6,0 \text{ }\Omega. Roto quay trong từ trường của stato có độ lớn cảm ứng từ là 0,500 \text{ T} với tần số không đổi 50,0 \text{ Hz}.
Sơ đồ cấu tạo đơn giản của máy phát điện xoay chiều một pha như hình bên. Roto của một máy phát điện xoay chiều gồm 8 vòng dây, khung dây có diện tích S = 0,09 \text{ m}^2, điện trở của roto là 6,0 \text{ }\Omega. Roto quay trong từ trường của stato có độ lớn cảm ứng từ là 0,500 \text{ T} với tần số không đổi 50,0 \text{ Hz}.
Phát biểu
Đúng
Sai
a
Cấu tạo của máy phát điện xoay chiều gồm có hai bộ phận chính là phần cảm và phần ứng.
b
Nguyên tắc hoạt động của máy phát điện xoay chiều dựa trên hiện tượng cảm ứng điện từ.
c
Tần số góc của suất điện động xoay chiều do máy tạo ra là 377 \text{ rad/s}.
d
Nếu mạch ngoài có điện trở 6,0 \text{ }\Omega, cường độ dòng điện cực đại là 9,42 \text{ A}.
Giải thích câu 4
Giải thích chi tiết
😎 Cùng DOL xem qua cách giải câu này nhé!
🔎 Hướng dẫn cách làm:
Máy phát điện xoay chiều thông thường có hai phần chính:
Phần cảm (phần tạo từ trường): tạo ra từ trường đều (có thể là nam châm vĩnh cửu hoặc cuộn điện chạy dòng điện đặt trên stato hoặc roto).
Phần ứng (phần tạo suất điện động): là khung dây (armature) nơi xuất hiện suất điện động cảm ứng khi cắt từ trường.
Trong sơ đồ tiêu biểu (như đề bài mô tả), ta thấy một khung dây quay trong từ trường do phần cảm tạo ra — đây là minh họa rõ ràng cho hai phần trên.
Đây là kiến thức cơ bản trong chương "từ trường" lớp 12 về cấu tạo máy phát điện.
✅ Đáp án: Đúng
